一种插接式金刚石复合片锚杆钻头，其特征在于：

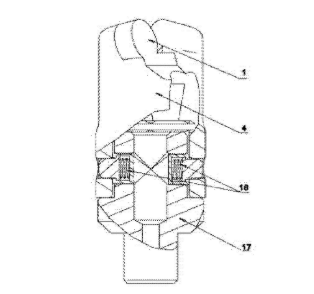

包括钻头体（４）、切削齿（１），钻头体（４）上部设置有两翼结构的切削翼（２），钻头体（４）的下部设置有内腔（５），钻头体（４）外壁的下侧设置有固定销孔（６）；所述的钻头体（４）上的焊接面（７）与钻头体（４）的垂直面（８）成锐角角度，焊接面（７）上设置切削齿（１），在两翼的切削面方向上分别设置有循环介质通道（３）；所述的钻头体（４）下部的内腔（５）与连接套（１７）连接的端面上设置有退屑槽（９）。
插接式金刚石复合片锚杆钻头及其连接套
现有的钻头增大了钻头循环介质通道的过流面积，改善了钻头体的循环排粉和冷却系统，在钻头体翼端圆柱面上镶嵌焊接有硬质合金作为保径条，但是并没有解决钻头装卸困难、钻头使用寿命短，综合钻进效率低的问题。
本钻头体上部设置有两翼结构的切削翼，钻头体的下部设置有内腔，钻头体外壁的下侧设置有固定销孔；
所述的钻头体上的焊接面与钻头体的垂直面成锐角角度，焊接面上设置切削齿，在两翼的切削面方向上分别设置有循环介质通道；钻头体下部的内腔与连接套连接的端面上设置有退屑槽。
本钻头装卸更方便，提高了整体钻进效率，同时避免了连接套的过度消耗，降低了生产成本。
